熱力管道伸縮器的應用范圍有哪些
鋼制管道伸縮器的管道安裝標準是什么？
鋼制管道伸縮器的管道安裝標準是 用于與松套補償接頭連接的管子，其表面質量應符合5.2.4.的要求，其外徑允許偏差應分別符合GB/T8163GB/T9711.2GB/T14976的要求。 用于消防管路的補償接頭鋼制管道伸縮器應符合有關船級社規范規定的耐高溫防火要求。
鋼制管道伸縮器用于海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭，器表面應進行涂塑或熱鍍鋅或鎳磷涂層等特涂處理，其要求應分別符合GB/T13912GB/T13913CJ/T120的規定，用于滑油等介質的碳鋼、球墨鑄鐵補償接頭，器表面宜用環氧涂層或在其表面涂防銹漆。

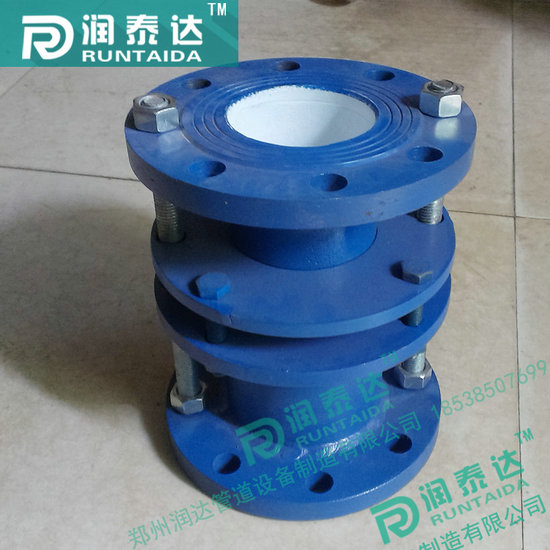

熱力管道伸縮器補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。熱力管道伸縮器產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。熱力管道伸縮器鏈接主要有法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。管道伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。管道因溫度變化產生熱脹冷縮現象，管線受熱膨脹變形，受冷收縮發生斷裂，為了避免這種現象產生的管線破壞叫熱力補償。一般在管段加入補償器，管線因溫度變化而伸長或縮短的配件，熱力管線上所利用的主要有波形補償器和波紋管兩種。
|
公稱通徑 |
外形尺寸 |
伸縮量 |
法蘭連接尺寸 |
|
|
|
|
|
|
|
Dw |
L1 |
0.6MPa |
1.0MPa |
|
|
|
|
|
|
|
D |
n-d。 |
D |
D1 |
n-d。 |
|
|
|
|
|
|
65 |
340 |
105 |
50 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
|
|
|
|
100 |
210 |
170 |
220 |
180 |
|
|
|
|
|
|
125 |
240 |
200 |
8-￠18 |
250 |
210 |
|
|
|
|
|
150 |
265 |
225 |
285 |
240 |
8-￠22 |
|
|
|
|
|
200 |
320 |
280 |
340 |
295 |
|
|
|
|
|
|
250 |
370 |
335 |
12-￠18 |
395 |
350 |
12-￠22 |
|
|
|
|
300 |
350 |
130 |
65 |
440 |
395 |
12-￠22 |
445 |
400 |
|
|
350 |
490 |
445 |
505 |
460 |
16-￠22 |
|
|
|
|
|
400 |
540 |
495 |
16-￠22 |
565 |
515 |
16-￠26 |
|
|
|
|
450 |
595 |
550 |
615 |
565 |
20-￠26 |
|
|
|
|
|
500 |
645 |
600 |
20-￠22 |
670 |
620 |
|
|
|
|
|
600 |
755 |
705 |
20-￠26 |
780 |
725 |
20-￠30 |
|
|
|
|
700 |
860 |
810 |
24-￠26 |
895 |
840 |
24-￠30 |
|
|
|
|
800 |
590 |
220 |
130 |
975 |
920 |
24-￠30 |
1015 |
950 |
24-￠33 |
|
900 |
1075 |
1020 |
1115 |
1015 |
28-￠33 |
|
|
|
|
|
1000 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
|
|
|
|
1200 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
|
|
|
|
1400 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|
|
|
|
1600 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
|
|
|
|
1800 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-￠48 |
|
|
|
|
2000 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
|
|
|
|
2200 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
|
|
|
|
2400 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
|
|
|
