單法蘭傳力接頭的規格尺寸技術參數
鞏義市潤達管道設備制造有限公司生產的補償接頭--我國傳力接頭自主創新成果顯著，自主創新成果產業化進程加快。特別是松套傳力接頭、松套限位傳力接頭等一批達到國際先進水平的管道設備的研制成功，滿足了航空航天、發電設備、汽車等重點領域?qū)τ诔罅慵闹攸c加工需求；傳力接頭產品廣泛應用于汽車、航空航天、電子、軍工等多個行業領域，并帶動了眾多中小企業設備更新改造和產業升級。讓產品升級進行的很順利。
耐磨耐油專業的單法蘭傳力接頭伸縮節生產廠家-鞏義市潤達管道設備制造有限公司-----管道設備是國家工業系統中一個重要的工業分支，是航天、軍工、汽車、道路、橋梁、化工等不同行業有力的支撐和保障。目前，我國的管道設備正處于一個快速發展和提高的時期，在基礎技術、設計及制造工藝、高端技術和新功能開發等方面都取得了長足的進步。傳力接頭的發展壯大得益于此，因此，把握未來傳力接頭趨勢關鍵在于緊密跟隨自動化技術的發展步伐，自動化也是未來傳力接頭發展的重點。
技術參數圖紙制造單法蘭傳力伸縮節的作用規格尺寸

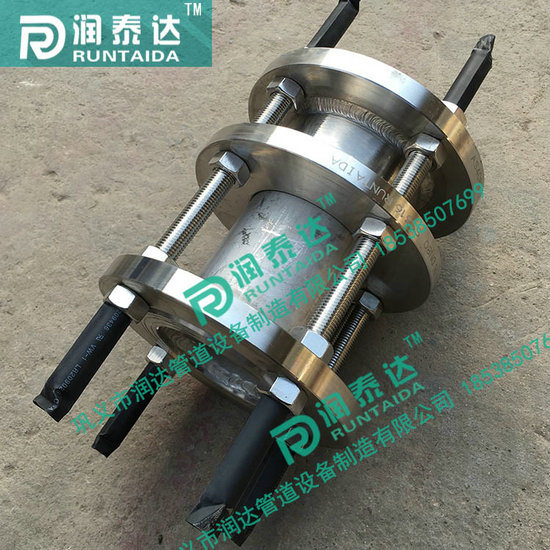

單法蘭傳力伸縮節能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。
單法蘭傳力伸縮節技術參數表
材料表：
序號No. 名稱Name 數量Quantity 材料Material
1 本體 1 Q235A
2 密封圈 1 NBR
3 壓蓋 1 Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A,35#
6 螺母 Tn Q235A,20#
可拆式雙法蘭松套傳力接頭技術參數
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
法 蘭 連 接 尺 寸 |
||||||||
|
L |
△L |
0.6MPa |
1.0MPa |
||||||||
|
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
|
65 |
76 |
200 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
|
80 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
||
|
100 |
114 |
210 |
170 |
220 |
180 |
24 |
|||||
|
125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
|||
|
150 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
|||||
|
200 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
||||
|
250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
|||
|
300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
|
350 |
377 |
490 |
445 |
26 |
505 |
460 |
16-M20 |
30 |
|||
|
400 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
||||
|
500 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
|||
|
600 |
630 |
240 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
||
|
700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
||
|
800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
|
900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
||
|
1000 |
1020 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
|||
|
1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
|
|
1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
||
|
1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
|
|
1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
||
|
2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
|
|
2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
||
|
2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
||
|
2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
|
2800 |
2820 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
||
|
3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
||
|
3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|
|
|
||
