TSXF型法蘭式管道限位伸縮接頭的產品特點

2017-2-22 8:27:38??????點擊：

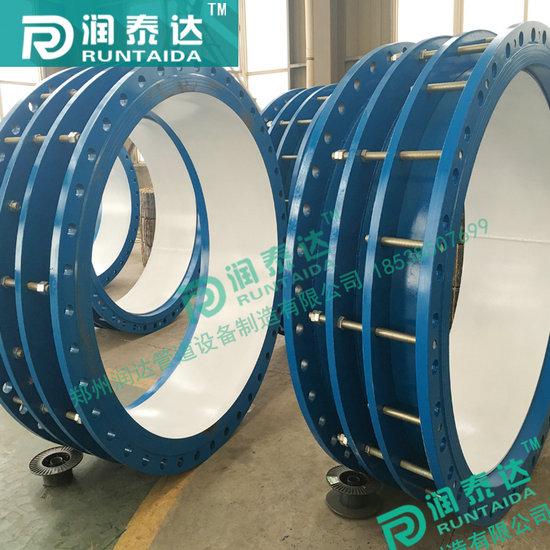

TSXF型法蘭式管道限位伸縮接頭

法蘭式管道限位伸縮器又稱限位伸縮接頭，限位伸縮節(jié)。該產品在管道允許伸縮量中可以自由伸縮，一旦越過其最大伸縮量就起到限位，確保管道的安全運行，特別在有振動或有一定斜度及在拐彎的管路中的連接尤為適用。

產品特點：

法蘭式管道限位伸縮接頭是在管道伸縮接頭原有性能的基礎上，增設限位裝置，在最大伸縮量處用雙螺母鎖定，起到限位作用。

采用標準：

法蘭連接尺寸 GB4216.3-84 GB4216.4-84 GB9115.8-88

壓力試驗 GB/T13927-92

單法蘭伸縮接頭顧名思義只有一片法蘭，安裝時調整產品兩端與管道或法蘭的安裝長度，它適應在管道線路上一端是法蘭連接，另一端是焊接的。在使用的時候對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，保證管道的安全運行。在管道中可以使用在壓力不是特別大的管道中，適用位置比較廣泛。

在使用過程中，法蘭的一端要要采用對角線上的螺母對應上緊，受力均勻，保證不會出現受力不均的情況出現，保證連接的穩(wěn)固性。焊接的一端，焊接的時候要注意焊接的程度，焊的程度過了的話，就很容易焊穿，焊輕的話又會容易遇到漏焊和虛焊。所以在焊接的時候一定要把焊接部位的范圍清理干凈，露出金屬光澤為止，在焊接的時候可以仔細的觀察到焊接的詳細情況，可以大大減少隱患的發(fā)生，從而變相的延長單法蘭伸縮器的使用壽命。

伸縮接頭應用范圍：

伸縮接頭產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

單法蘭限位伸縮接頭安裝說明：

伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

伸縮接頭功能介紹:

伸縮接頭，型號VSSJA-1或BF型，伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

伸縮接頭優(yōu)點：安裝方便快捷、密封可靠、維修方便。

公稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
